Капиллярные нержавеющие трубы — это тот незаметный элемент, без которого не работают точные приборы, системы автоматики и многие инженерные узлы. Они тонкие, упругие, коррозионно-стойкие и требуют аккуратного обращения. В этой статье я разложу по полочкам, что это за трубы, из каких сталей их делают, как их производят, где применяют и на что обратить внимание при выборе и монтаже.
Если вы инженер, мастер по монтажу или просто человек, который собирается покупать капиллярную трубку для проекта, здесь найдёте практические советы. Я объясню технические нюансы простым языком и приведу конкретные параметры, чтобы вы могли сравнить варианты и принять решение без лишней головной боли.
Что такое капиллярные трубы и в чём их особенность

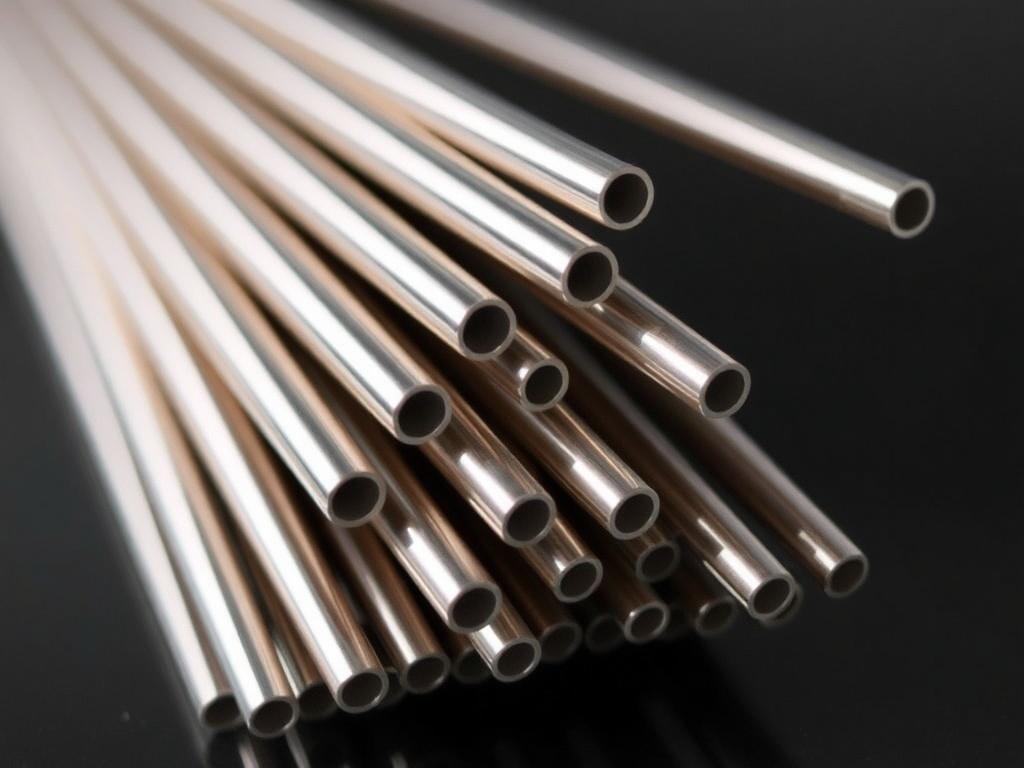

Капиллярные нержавеющие трубы — это тонкостенные металлические трубки малого внешнего диаметра, обычно от долей миллиметра до 12 мм. Их главным отличием является сочетание малых размеров и высокой точности геометрии. Благодаря этому такие трубки удобны для прокладки в ограниченном пространстве и для передачи жидкостей или газов в системах, где важна точность расхода и стабильность давления.
Обычно капиллярные трубки используют в приборах для измерения давления, в холодильной технике, в топливных системах, в лабораторном оборудовании. Они предпочтительны там, где требуется минимальное внутреннее сопротивление, однородная поверхность и отсутствие реакций с транспортируемым рабочим телом.
Почему нержавеющая сталь?
Нержавеющая сталь обеспечивает коррозионную стойкость, механическую прочность и термостойкость. Для капиллярных изделий это важно: тонкие стенки легко подвержены разрушению при коррозии, а строгие требования к чистоте рабочего канала диктуют использование материалов, которые не взаимодействуют с газами и жидкостями.
К тому же нержавейка хорошо поддаётся механической обработке и термической обработке, что позволяет получить гладкую внутреннюю поверхность и стабильные размеры. В зависимости от задачи выбирают разные марки стали — о них расскажу в следующем разделе.
Материалы и марки стали
Чаще всего капиллярные трубы изготавливают из аустенитных нержавеющих сталей. Самые распространённые марки — 304 (AISI 304) и 316/316L (AISI 316/316L). 304 — универсальная, с хорошими механическими свойствами и химстойкостью, 316/316L — более устойчива к хлоридной коррозии, её выбирают для агрессивной среды или если требуется повышенная долговечность.
Для медицинского и пищевого оборудования часто применяют 316L благодаря низкому содержанию углерода и меньшей склонности к межкристаллитной коррозии после термообработки. Для некоторых специальных задач используют легированные марки (например, 321), либо никелевые сплавы, если требуется высокая коробочная стойкость или работа при повышенных температурах.
Тонкости выбора марки
Не стоит гнаться за самой дорогой маркировкой автоматически. Выбор должен исходить из условий эксплуатации: агрессивность среды, температура, требования к чистоте и механической нагрузке. Для общих задач 304 более чем достаточна, но если есть хлориды или морская атмосфера, лучше 316L.
Также учтите требования к сварке и соединению: некоторые марки легче поддаются пайке и фланцевому монтажу, другие требуют специальной подготовки поверхности или методов соединения.
Производство капиллярных труб: как получают тонкие стенки и точные диаметры
Основной способ производства капиллярных труб — холодное волочение и протяжка. Исходная труба или заготовка проходит через ряд матриц, постепенно уменьшающих диаметр и утончающих стенку. Такой метод даёт высокую точность размеров и гладкую внутреннюю поверхность.
Для некоторых диаметров применяют бесшовное горячее выдавливание с последующей холодной обработкой. После формовки трубы могут проходить отжиг для снятия внутренних напряжений, травление и пассивацию для удаления ферритной плёнки и частиц загрязнений.
Обработка и допуски
Качество капиллярной трубки определяется внутренней и внешней чистотой, допусками по диаметру и круглости, толщиной стенки. Часто производители указывают допуски в виде ±0,02–0,1 мм по наружному диаметру и строгие значения по толщине стенки. Для чувствительных приборов важна стабильность внутреннего диаметра вдоль длины трубки.
Поверхность может быть полированной, сатинированной или электрополированной. Полировка уменьшает шероховатость и минимизирует отложения, что критично для медицинских и аналитических приборов.
Размеры, форма и стандартные параметры
Типичные наружные диаметры капиллярных труб варьируются от 0,5 мм до 12 мм, но встречаются и более тонкие образцы для микрофлюидики. Стенки бывают от 0,05 мм до 0,8 мм. В таблице ниже — усреднённые типоразмеры, с которыми чаще всего сталкиваются на рынке.
| Наружный диаметр (мм) | Толщина стенки (мм) | Внутренний диаметр (мм) | Типичная длина (м) | Применение |
|---|---|---|---|---|
| 0.5–1.0 | 0.05–0.15 | 0.3–0.9 | 1–5 | Лабораторная техника, аналитика |
| 1.0–3.0 | 0.1–0.3 | 0.4–2.8 | 3–12 | Измерительные приборы, HVAC |
| 3.0–12.0 | 0.2–0.8 | 2.0–11.6 | 6–12 | Промышленные линии, топливные системы |
Области применения
Капиллярные нержавеющие трубы находят применение там, где важны компактность, точность и коррозионная стойкость. Ниже перечислил основные сферы, чтобы вы могли быстро сориентироваться, нужна вам такая трубка или нет.
- Приборостроение: датчики давления, манометры, контуры наполнения.
- Холодильная и климатическая техника: капиллярные терморегулирующие трубки.
- Медицинское оборудование: катетеры, приборные каналы, лабораторные системы.
- Топливные и газовые системы: топливопроводы, линии подачи смесей.
- Лабораторная и аналитическая техника: хроматографические и микрофлюидные линии.
- Пищевое производство и фармацевтика: трубопроводы для реактивов и ингредиентов.
В каждом из этих случаев важны дополнительные требования: чистота, отсутствие выделений, стойкость к конкретным средам и температурный режим.
Типичные требования к монтажу
Монтаж капиллярных труб требует аккуратности. Их нельзя гнуть резко без использования оправок, наращивать обычной сваркой без соответствующей технологии, и необходимо избегать перегибов, которые могут привести к зауживанию или разрыву стенки.
Для соединений используют компрессионные фитинги, развальцовку, ювелирную пайку серебряными сплавами или лазерную сварку в вакууме. Важно соблюдать чистоту срезов и применять правильные инструменты для резки и снятия фаски.
Проблемы эксплуатации и способы их предотвращения
Самые частые проблемы — механические повреждения, засоры и коррозия из-за загрязнений. Тонкая стенка легко деформируется при неаккуратном обращении, а частички железа и медных опилок, оставшиеся после обработки, ускоряют коррозию.
Чтобы избежать проблем, производители и монтажники используют несколько приемов: тщательное обезжиривание, травление и пассивация после резки, электрополирование для критичных применений и применение защитных оплеток на участках с вибрацией.
Контроль качества и испытания
Перед вводом в эксплуатацию капиллярные трубки проверяют на герметичность, размерные характеристики и чистоту внутренней поверхности. Распространённые методы контроля — гидростатическое испытание, оптическая инспекция, вихретоковый контроль и измерение шероховатости внутренней поверхности.
Для медицинских и пищевых применений дополнительно проводят химический анализ пассивационного слоя и биологические тесты на совместимость с продуктом.
Как выбрать и где купить: практические рекомендации
При покупке ориентируйтесь не только на цену, но и на документацию. Уточняйте марку стали, допуски, пред- и постобработку (травление, пассивация, полировка), а также наличие сертификатов и результатов испытаний.
Если вам нужна трубка для агрессивной среды, требуйте сертификат химического состава и протоколы коррозионных испытаний. Для приборных решений просите данные о допусках и стабильности внутреннего диаметра вдоль длины.
- Проверяйте наличие протоколов испытаний и сертификатов соответствия.
- Уточняйте состояние концов — будут ли они обрезаны и фасованы.
- Если монтаж предполагает гибку, спросите о минимально допустимом радиусе изгиба.
- Для медицины и пищевой промышленности требуйте документы о пассивации и чистоте.
Советы по хранению и транспортировке
Храните капиллярные трубы в чистых, сухих помещениях, вдали от источников механических повреждений. Лучше держать их в рулонах или специальных коробах, запаянными или накрытыми, чтобы внутрь не попадала пыль и абразивные частицы.
При транспортировке фиксируйте катушки и обеспечивайте амортизацию на стыках. Малейшая деформация на тонкой стенке может потребовать списания партии, поэтому экономия на упаковке часто оборачивается потерями.
Короткая памятка по монтажу
Резка — острым инструментом, с последующей снятием фаски. Перед соединением — очистить, при необходимости пропустить растворитель, затем пассивация. Для изгиба используйте оправки и поддерживающие элементы. Компрессионные фитинги должны соответствовать внутреннему диаметру и материалу трубки.
Заключение
Капиллярные нержавеющие трубы — маленький, но критически важный компонент многих систем. Они требуют внимательного подхода к выбору марки стали, размеров и обработки поверхности. Выбирайте поставщика, который предоставляет документацию, соблюдает технологию производства и предлагает обработку концов и пассивацию. При монтаже обходитесь с трубками осторожно: правильная резка, гибка и соединение продлят срок службы и уберегут от неприятных сюрпризов. Если учесть все описанные в статье нюансы, капиллярные трубы прослужат долго и без сбоев.
