Когда врач назначает пациенту кислородотерапию, дело не ограничивается только подачей газа. Кислород из баллона или центральной магистрали – сухой и холодный. Если подавать его прямо в дыхательные пути, это быстро приведёт к пересыханию слизистых, дискомфорту, а то и к серьёзным осложнениям. Именно поэтому в любые современные медицинские консоли или реанимационные стойки ставят увлажнители кислорода.
На первый взгляд это просто пластиковая колба с водой. Но на деле выбор этого устройства влияет на безопасность больного, удобство работы медперсонала и даже на бюджет отделения. Одни модели подходят только для кратковременной терапии, другие – для круглосуточной работы в реанимации. Одни легко стерилизовать сотни раз, другие лопаются после первого автоклава.
В этой статье разберёмся, на какие параметры действительно стоит обращать внимание, чтобы не ошибиться с выбором и не столкнуться с проблемами в самый ответственный момент. Больше полезной информации вы найдёте на triggermed.ru.

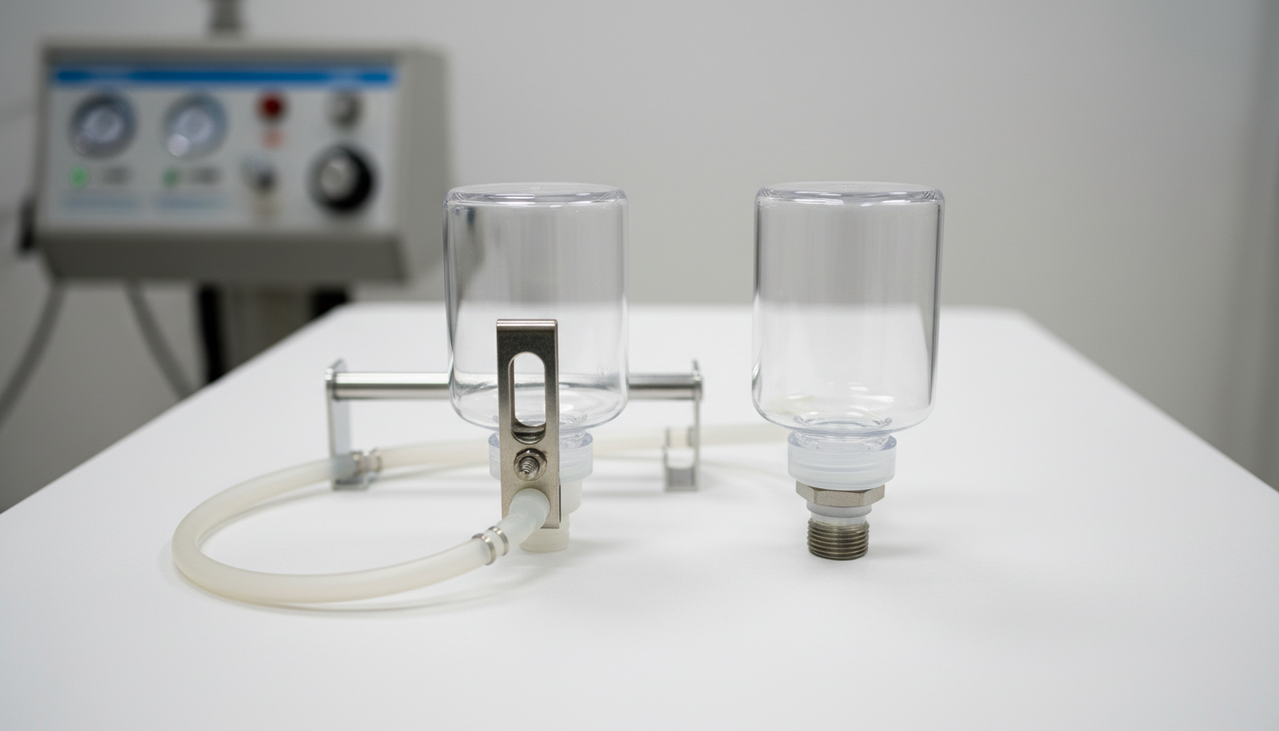

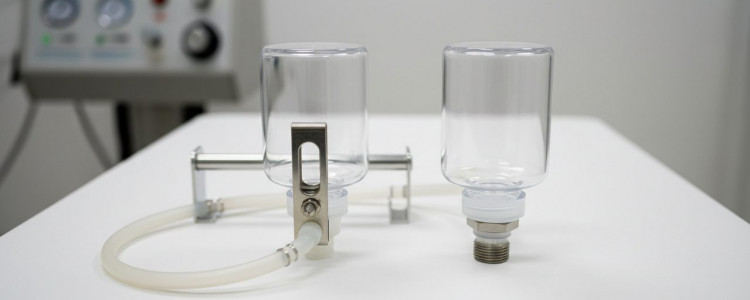

Разбор типов подключения: рельсовые и клапанные модели
Самая частая ошибка при покупке увлажнителя — не проверить, как именно он будет крепиться к кислородной консоли. Производители делают два принципиально разных типа подключения, и они не взаимозаменяемы. Если ошибётесь, устройство либо просто не встанет на место, либо будет висеть в воздухе, болтаться и подтекать.
Клапанные увлажнители (тип «К»)
Эти модели подходят к консолям, где есть специальный гнездовой клапан. Увлажнитель вставляется в него сверху и фиксируется поворотом или защёлкой. Чаще всего такие решения встречаются в стационарных палатных консолях и реанимационных стойках.
Плюсы: герметичное соединение, ничего не болтается, увлажнитель всегда стоит строго вертикально — а это критично для правильной работы диффузора.
Минусы: привязанность к конкретной модели клапана. Если у вас консоль старого образца, новый увлажнитель может просто не подойти.
Рельсовые увлажнители (тип «Н»)
У таких моделей на корпусе есть специальный паз или зажим для крепления на рейку консоли. От клапана кислорода они соединяются гибким силиконовым шлангом. Это более универсальный вариант, потому что сам увлажнитель можно повесить в любом удобном месте на рельсе, а не искать специальное гнездо.
Плюсы: подходит к большинству современных консолей, легко переставляется, не требует точного совпадения посадочных размеров.
Минусы: появляется лишний шланг — одна точка потенциальной утечки. Кроме того, если плохо закрепить, увлажнитель может перевернуться набок.
Какой вариант выбрать? Всё просто. Посмотрите на вашу консоль. Если есть свободный гнездовой клапан с резьбой или байонетом — берите тип «К». Если клапаны все заняты или их нет вовсе, а только рельс — берите тип «Н» с креплением. Универсальных моделей, которые работают сразу в обоих вариантах, практически не бывает.
И ещё один важный момент: некоторые дешёвые увлажнители имеют универсальное крепление, но оно работает плохо — и на клапане болтается, и на рельсе держится слабо. Не экономьте на этом. Плохая фиксация приводит к тому, что колба наклоняется, вода перестаёт нормально барботировать, и пациент получает недостаточно увлажнённый кислород.
Материалы корпуса: поликарбонат или полисульфон для автоклавирования
Увлажнитель кислорода — не одноразовая игрушка. В нормальной больничной практике одну и ту же колбу моют, стерилизуют и используют снова десятки, а то и сотни раз. И вот тут начинается главная драма: не всякий пластик выдерживает регулярную автоклавную обработку. Выберите неправильный материал — и через пару циклов стерилизации колба помутнеет, треснет или потечёт.
На рынке два основных игрока: поликарбонат и полисульфон. По виду они похожи, но по сути — это небо и земля. Вот как они ведут себя в реальной работе.
Поликарбонат
Самый распространённый и доступный по цене материал. Прозрачный, прочный, устойчивый к ударам. Но у него есть ахиллесова пята — температура.
- Выдерживает автоклавирование только при 121°C.
- При 134°C начинает деформироваться и мутнеть уже после 5–10 циклов.
- Чувствителен к щелочным моющим средствам — они вызывают коррозию пластика.
Вердикт: поликарбонат подойдёт отделениям, где стерилизация проводится редко или только низкотемпературными методами (например, плазма). Для интенсивной реанимации с ежедневной автоклавной обработкой он слабоват.
Полисульфон
Это уже серьёзная техника. Полисульфон дороже, но он создан для тяжёлых условий. Его главное преимущество — термостойкость.
- Без проблем выдерживает 134°C стандартного медицинского автоклава.
- Не мутнеет и не теряет прочность даже после 200–300 циклов стерилизации.
- Устойчив к агрессивной химии и моющим средствам с хлором.
Вердикт: если у вас в отделении есть автоклав с режимом 134°C (а в большинстве реанимаций он именно такой) — берите полисульфон. Он окупится за счёт долговечности. Выбрать увлажнители кислорода можно в каталоге.
Для наглядности — короткая таблица различий, которые заметны на практике.
Характеристика Поликарбонат Полисульфон Максимальная температура автоклава 121°C 134°C Количество безопасных циклов стерилизации до 50 более 200 Стойкость к химии (хлор, щёлочи) низкая высокая Прозрачность после долгой эксплуатации мутнеет остаётся прозрачным Цена низкая высокая
Главный совет: перед покупкой обязательно уточните в своей стерилизационной, какой у них режим автоклава. Если греют до 121°C — поликарбонат ещё пройдёт. Если до 134°C — только полисульфон. Иначе выбросите деньги на ветер.
Объём колбы и время работы без долива воды
Представьте: ночная смена, тяжёлый пациент на кислороде, а медсестра уже через два часа должна зайти в палату, чтобы долить воду в увлажнитель. А если таких пациентов пять? А если ещё и капельницы, и перевязки? Получается не лечение, а беготня с дистиллированной водой. Именно поэтому объём колбы — не просто цифра на коробке, а прямой вопрос выживания для персонала.
Пузырьковый увлажнитель работает по простому принципу: кислород проходит через воду, пузырится, забирает влагу и идёт к пациенту. Вода при этом испаряется. И чем выше поток кислорода, тем быстрее она кончается. Если колба маленькая — ждите проблем.
Как долго прослужит одна заправка
Вот примерные цифры для стандартного увлажнителя при разных объёмах и расходах. Имейте в виду, что это усреднённые значения — на практике время может немного отличаться в зависимости от температуры в палате и глубины погружения диффузора.
Объём колбы Поток кислорода 2 л/мин Поток кислорода 5 л/мин Поток кислорода 10 л/мин 150 мл ≈ 6–8 часов ≈ 2,5–3 часа ≈ 1–1,5 часа 250 мл ≈ 12–14 часов ≈ 5–6 часов ≈ 2–2,5 часа 350–400 мл ≈ 20–24 часа ≈ 8–10 часов ≈ 3–4 часа
Как видите, разница колоссальная. При потоке 5 л/мин 150-миллилитровая колба сядет через 2–3 часа — то есть её надо менять или доливать каждую смену по два-три раза. А 400-миллилитровая спокойно протянет всю ночную смену без вмешательства.
На что обратить внимание при выборе
Не гонитесь за самым большим объёмом вслепую. Есть несколько нюансов, которые могут испортить картину.
Во-первых, проверьте, есть ли на колбе метки минимального и максимального уровня воды. Без них персонал будет заливать воду «на глаз» — кто-то недольёт, и увлажнитель быстро высохнет, а кто-то перельёт, и вода попадёт в магистраль к пациенту. А это уже серьёзно.
Во-вторых, посмотрите на форму колбы. Узкие высокие модели визуально кажутся удобными, но вода из них испаряется быстрее, чем из широких и приземистых — у последних больше площадь поверхности испарения при том же объёме.
В-третьих, крупный увлажнитель занимает больше места на консоли. Если у вас на рельсе и так висит три прибора, огромная колба может просто не поместиться или будет мешать доступу к соседним разъёмам.
Золотая середина для большинства отделений — 250–300 мл. Этого хватает на 6–10 часов непрерывной работы при средних потоках (3–5 л/мин). Для реанимации, где потоки выше и пациенты тяжелее, лучше брать 350–400 мл. А вот 150-миллилитровые модели оставьте для процедурных кабинетов, где кислород дают эпизодически — на 20–30 минут.
И последнее: никогда не доливайте воду «сверху» в работающий увлажнитель, если конструкция это не предусматривает. Это нарушает стерильность. Лучше иметь колбу с запасом, чем рисковать лёгкими пациента.
Конструкция диффузора и уровень шума барботажа
Мало кто задумывается об этом, пока сам не окажется на больничной койке или не проведёт ночь в палате рядом с пациентом на кислороде. Пузырьковый увлажнитель издаёт звук. Иногда тихое приятное бульканье, а иногда — громкое хлюпанье, от которого не заснуть даже очень уставшему человеку. И дело здесь не в магии, а в конструкции диффузора — той самой детали, через которую кислород входит в воду.

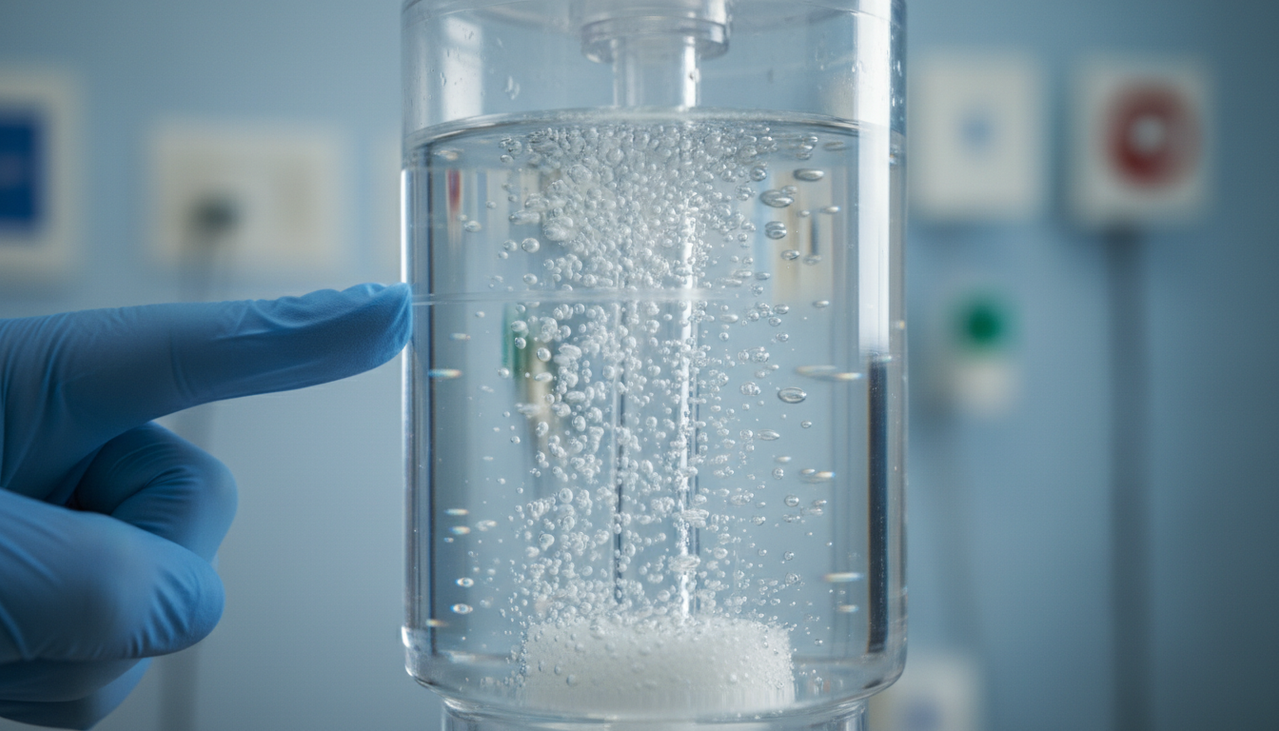

Диффузор — это насадка внутри колбы, которая разбивает поток газа на мелкие пузырьки. Чем мельче пузырьки, тем лучше увлажнение, потому что площадь контакта газа с водой увеличивается. Но есть обратная сторона: чем мельче пузырьки и чем их больше, тем громче звук. Задача хорошего инженера — найти баланс между тишиной и эффективностью.
Какие бывают диффузоры
На рынке встречаются три основных типа. Каждый ведёт себя по-своему.
Крупнопористый диффузор (классика)
Самый простой и дешёвый вариант. Представляет собой пластиковую трубку с одним или несколькими крупными отверстиями. Пузыри получаются большими — с вишню или даже с грецкий орех.
- Шум: громкий, булькающий, отчётливо слышен в палате.
- Эффективность увлажнения: низкая, так как крупные пузыри быстро проскакивают через воду, не успевая насытиться влагой.
- Где встречается: в бюджетных моделях и старых увлажнителях.
Мелкопористый диффузор (современный стандарт)
Имеет множество мелких отверстий или специальную решётку. Газ выходит в виде роя крошечных пузырьков — как газ в только что открытой газировке.
- Шум: значительно тише крупнопористого, скорее шипящий, чем булькающий. Многие пациенты его просто не замечают.
- Эффективность увлажнения: высокая — из-за огромной суммарной площади пузырьков.
- Где встречается: в большинстве современных моделей среднего и высокого ценового сегмента.
Микропористый или керамический диффузор
Редкий гость в обычных больницах. Использует спечённый керамический или пластиковый элемент, создающий туман из микроскопических пузырьков.
- Шум: почти бесшумный, лёгкое шипение на грани слышимости.
- Эффективность увлажнения: максимальная.
- Минусы: быстро забивается, требует тщательной очистки и стоит дорого.
Как шум влияет на пациента и персонал
Казалось бы, ну булькает и булькает. Но медицинские исследования показывают, что постоянный фоновый шум в палате — один из главных факторов, мешающих восстановлению. Пациенты хуже спят, больше тревожатся, медсестры быстрее устают.
При этом 40–50 децибел — уровень обычного разговора. Многие дешёвые увлажнители выдают 55–60 дБ на расстоянии метра. Это как работающий холодильник или тихий разговор — вроде не громко, но если слушать это 8 часов подряд, любой начнёт раздражаться.
Хорошие модели с мелкопористым диффузором держатся в пределах 35–45 дБ — это шепот или шум листвы за окном. Разница колоссальная, особенно в двух- и трёхместных палатах.
На что смотреть при выборе
Первым делом — попросите продавца или производителя показать акустические характеристики модели. Если их нет в документации — повод задуматься.
Второе — посмотрите на дно колбы или центральную трубку. Мелкие частые отверстия или специальная насадка-рассекатель — хороший знак. Одна крупная дыра — плохой.
Третье — помните, что со временем диффузор забивается солями и микроорганизмами. У хороших моделей он либо съёмный (можно промыть или заменить), либо сделан так, что его легко прочистить ёршиком. Если диффузор впаян намертво и до него не добраться — после месяца использования он начнёт шуметь как чайник.
И четвёртое — проверьте, как ведёт себя увлажнитель на разных потоках. Некоторые модели тихо работают при 2–3 л/мин, но при 8–10 л/мин превращаются в булькающий фонтан. Хороший увлажнитель сохраняет приемлемый уровень шума во всём рабочем диапазоне.
В идеале, прежде чем закупать партию, возьмите один экземпляр на тест. Подключите к консоли в пустой палате, включите на рабочих режимах и постойте рядом 10–15 минут. Если звук начинает напрягать — представьте, что будет через 12 часов. Лучше переплатить за тихий диффузор, чем потом выслушивать жалобы пациентов и медсестёр.
Стерилизация, маркировка и совместимость с ротаметром консоли
Допустим, вы выбрали подходящий материал, правильный объём и хороший диффузор. Но есть ещё три «кита», на которых держится нормальная работа увлажнителя в реальной больнице. Если про них забыть, все предыдущие усилия пойдут прахом. Речь о стерилизации, маркировке и том, как колба дружит с ротаметром — измерителем расхода на вашей консоли.
Каждый из этих пунктов — источник головной боли в отделениях по всей стране. Разберём по порядку.
Стерилизация: как не убить увлажнитель и не заразить пациента
Пузырьковый увлажнитель — идеальный инкубатор для бактерий. Тёплая вода, постоянная влажность, органические частицы из дыхательных путей пациента. Если просто помыть колбу и залить новую воду, через сутки там будет целый зоопарк микроорганизмов. Поэтому стерилизация — не прихоть санэпиднадзора, а жизненная необходимость.
Но стерилизовать можно по-разному, и не каждый увлажнитель выдержит то, что используется в вашем отделении. Вот основные методы и требования к увлажнителю для каждого.
Автоклавирование (пар под давлением)
Самый надёжный и распространённый метод. Требует, чтобы корпус выдерживал 121°C или 134°C. Полисульфон — да, поликарбонат — только 121°C. Также важно, чтобы колба имела отверстие или клапан для выравнивания давления, иначе при нагреве она может лопнуть или деформироваться.
Химическая стерилизация (растворы)
Используется, когда автоклава нет или он не подходит для пластика. Плюс — низкая температура. Минус — остатки химии на стенках, которые потом попадают в дыхательные пути пациента. Если выбираете увлажнитель под химию, проверьте, что он сделан из материала, устойчивого к глутаровому альдегиду, перекиси водорода или другим агентам. Обычный поликарбонат быстро мутнеет и трескается от таких растворов.
Низкотемпературная плазма (H2O2)
Современный метод, щадящий для пластика. Подходит почти всем увлажнителям, кроме совсем дешёвых с тонкими стенками. Но такое оборудование есть далеко не везде.
Важнейшее правило: перед первой стерилизацией всегда проверьте, есть ли на корпусе или в инструкции значок допустимого метода. Если значка нет — требуйте у поставщика документальное подтверждение. Иначе вы просто испортите колбу.
Маркировка: почему надписи на колбе — это не мелочь
Казалось бы, что сложного — нанести на пластик шкалу и пару значков? Но практика показывает, что плохая маркировка создаёт ежедневные проблемы для медсестёр.
Вот минимальный набор того, что должно быть на качественном увлажнителе:
- Метка минимального уровня воды (MIN). Ниже неё опускаться нельзя — иначе кислород пойдёт без увлажнения, и диффузор может забиться.
- Метка максимального уровня воды (MAX). Выше заливать опасно — вода попадёт в шланг к пациенту, а это чревато ларингоспазмом и удушьем.
- Направление потока газа (вход и выход). Обычно стрелки. Перепутать шланги местами — грубая ошибка, но без маркировки она случается постоянно.
- Максимальное рабочее давление. Особенно важно для централизованных кислородных систем, где бывают скачки.
- Серийный номер или партия. Нужен для отслеживания бракованных партий и контроля сроков эксплуатации.
Если производитель сэкономил на маркировке, он наверняка сэкономил и на других важных вещах. Проходите мимо таких моделей.
Совместимость с ротаметром консоли: скрытая ловушка
Ротаметр — это стеклянная трубка с шариком, которая показывает скорость потока кислорода. Он стоит на самой консоли или на стене. Казалось бы, увлажнитель и ротаметр никак не связаны. Но на практике связаны, и очень сильно.
Дело в том, что любой увлажнитель создаёт так называемое «противодавление» — сопротивление потоку газа. Когда кислород проходит через воду, давление на выходе из ротаметра падает. Насколько сильно — зависит от конструкции диффузора и глубины погружения трубки в воду.
Если увлажнитель даёт большое противодавление, реальный поток кислорода может оказаться ниже того, что показывает ротаметр. То есть вы выставили 4 л/мин, а пациент получает 3 л/мин. Для кого-то это критично.
Хороший производитель указывает в документации к увлажнителю кривую поправки на противодавление. Для большинства стандартных консолей допустимое сопротивление увлажнителя — не более 5–7 кПа при потоке 5 л/мин. Если цифры сильно выше — возможны проблемы.
Что делать на практике? Во-первых, покупайте увлажнители от вендоров, которые тестируют свои изделия на популярных типах консолей. Во-вторых, если у вас есть сомнения — проверьте систему с помощью отдельного измерителя потока. Подключите увлажнитель, выставите на ротаметре 5 л/мин и замерьте, что реально выходит из штуцера на выходе. Расхождение более 10% — повод сменить модель.
И последний совет: заведите для каждого нового типа увлажнителя короткую памятку для медперсонала. Один лист бумаги, где написано: до какой отметки лить воду, куда подключать вход и выход, какой метод стерилизации разрешён и есть ли особенности по настройке ротаметра. Это избавит вас от десятков ошибок и продлит жизнь оборудованию.
