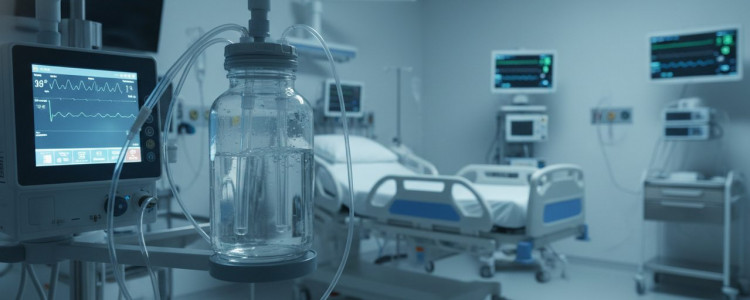

Увлажнение кислорода в реанимации: методики расчета давления в аппарате Боброва

SQLITE NOT INSTALLED

Введение

Кислород в реанимации — это не просто газ, это жизненно важный препарат. Когда пациент в критическом состоянии, каждая минута подачи кислорода влияет на исход лечения. Однако медицинский кислород из баллона или центральной системы имеет два серьезных недостатка: он абсолютно сухой и холодный. Если подавать его напрямую в дыхательные пути, слизистая пересыхает, образуются корки, а защитные механизмы легких отключаются. В долгосрочной перспективе это ведет к осложнениям, которые могут стоить пациенту жизни.

Для решения этой проблемы десятилетиями используют увлажнители. Самым известным и до сих пор актуальным устройством остается аппарат Боброва. На первый взгляд, это примитивная конструкция: стеклянная емкость, вода и две трубки. Многие медработники воспринимают его как рутинное оборудование, не требующее глубокого внимания. «Налил воду, подключил шланг — и готово», — ошибочное мнение, которое встречается слишком часто.

На самом деле за простотой конструкции скрывается сложная гидродинамика. Ключевой параметр, который определяет безопасность и эффективность работы аппарата, — это давление. Неправильный расчет или игнорирование физики процесса приводят к двум крайностям. Понимание этих нюансов превращает простое оборудование в надежный инструмент спасения жизни. Именно здесь на помощь приходит грамотное проектирование систем медицинского газоснабжения, которое учитывает все гидравлические характеристики с самого начала.

• Недоувлажнение: давление слишком низкое, пузырьки не проходят через толщу воды должным образом, кислород остается сухим.
• Гидравлическое сопротивление и риск заброса: давление слишком высокое, что создает лишнюю нагрузку на дыхательные пути пациента или провоцирует попадание воды в магистраль.

В этой статье мы разберем, как правильно рассчитывать давление в системе с аппаратом Боброва. Мы отойдем от сухих формулировок учебников и посмотрим на процесс глазами практика. Вы узнаете, от чего зависит гидростатическое давление в колбе, как длина погружения трубки влияет на показатели манометра и какие методики расчета помогут избежать ошибок в экстренной ситуации. Понимание этих нюансов превращает простое оборудование в надежный инструмент спасения жизни.

Физика процесса: как давление в системе влияет на эффективность увлажнения

Чтобы понять, как работает аппарат Боброва, не нужно быть физиком-теоретиком. Достаточно представить обычный аквариум с компрессором. Кислород подается через трубку, погруженную в воду, и выходит на поверхность в виде пузырьков. Именно в этот момент происходит главное: газ насыщается влагой. Но за этим простым визуальным рядом скрывается четкая физическая зависимость, которую важно контролировать.

Гидростатическое давление: основа расчета

Давление, которое показывает манометр на редукторе кислородного баллона, складывается из нескольких компонентов. Но для понимания работы увлажнителя ключевым является гидростатическое давление столба воды над концом погружной трубки.

Формула проста:

Pгидро = ρ × g × h

Где:

• ρ (ро) — плотность воды (примерно 1000 кг/м³);
• g — ускорение свободного падения (9,8 м/с²);
• h — высота столба воды над срезом трубки в метрах.

На практике это означает: чем глубже погружена трубка, тем больше давление нужно создать, чтобы кислород «продавил» воду и вышел пузырьками. Каждый сантиметр глубины добавляет примерно 0,7–1 мм рт. ст. сопротивления. Если трубка погружена на 5 см, система должна преодолеть дополнительные 3,5–5 мм рт. ст. давления просто для начала работы.

Почему размер пузырьков имеет значение

Эффективность увлажнения напрямую зависит от площади контакта газа с водой. Чем мельче пузырьки, тем больше их суммарная поверхность и тем интенсивнее идет насыщение влагой.

На размер пузырьков влияют два фактора:

1. Диаметр отверстия трубки. Тонкий срез или специальный распылитель дают мелкие пузырьки — это хорошо для увлажнения, но требует чуть большего давления.
2. Скорость потока кислорода. При низком потоке (1–2 л/мин) пузырьки крупные и редкие. При высоком (5–10 л/мин) они мельче и чаще, но если поток слишком велик, пузырьки сливаются в струю — и эффективность падает.

Золотая середина — поток 3–5 л/мин с трубкой, срезанной под углом или оснащенной диффузором. Визуальный контроль: в колбе должна быть равномерная «барботажная» пена, а не отдельные хлопки или сплошной фонтан.

Баланс давления: между безопасностью и эффективностью

Давление в системе должно решать три задачи одновременно:

Задача Что происходит при нарушении Ориентир для контроля Преодолеть гидростатическое сопротивление воды При недостаточном давлении кислород не проходит через воду — увлажнения нет Стабильное появление пузырьков по всей площади среза трубки Обеспечить нужный поток к пациенту Избыточное давление создает нагрузку на дыхательные пути, особенно у детей и пациентов с ХОБЛ Сверка показаний ротаметра с назначением врача Исключить обратный заброс воды При резком падении давления в магистрали вода может засосаться в трубку подачи Наличие обратного клапана и контроль уровня воды в колбе

Практический вывод: что запомнить

Физика процесса диктует простые правила для ежедневной работы:

• Уровень воды в аппарате Боброва должен быть стабильным — отмеченная производителем метка не случайна.
• Глубина погружения трубки — 1,5–2 см ниже уровня воды. Глубже — лишнее сопротивление, мельче — риск «сухого» проскока газа.
• Давление на редукторе должно быть на 5–10 мм рт. ст. выше расчетного гидростатического + сопротивление дыхательной магистрали.
• Визуальный контроль пузырьков — ваш главный инструмент быстрой диагностики. Равномерное барботирование = работа в штатном режиме.

Понимание этих зависимостей позволяет не просто «включить аппарат», а осознанно управлять процессом. В реанимации, где счет идет на минуты, такая осознанность — часть профессиональной безопасности.

Разбор стандартов: нормативные требования к давлению в аппарате Боброва

Когда речь заходит о нормативных документах, многие ожидают увидеть чёткую таблицу с цифрами: «давление должно быть ровно Х мм рт. ст.». С аппаратом Боброва ситуация иная. Это устройство с более чем вековой историей, и парадоксально, но именно его простота стала причиной отсутствия жёстких федеральных стандартов по рабочему давлению.

Что говорят официальные документы

Аппарат Боброва упоминается в приказах Минздрава как часть оснащения отделений реанимации и анестезиологии [[13]]. Однако в нормативных актах акцент делается на наличие оборудования для увлажнения кислорода, а не на детальные параметры его работы.

Ключевые документы, которые формируют правовое поле:

• Приказ Минздрава РФ № 919н — регламентирует оснащение отделений, но не технические параметры отдельных устройств [[14]].
• ГОСТ Р ИСО 10083-2011 — устанавливает общие требования безопасности к системам подачи кислорода, включая предельные значения давления в пациентском контуре [[25]].
• ГОСТ 5583-78 — определяет качество медицинского кислорода, в том числе требования к отсутствию механических примесей и масел, но не регулирует параметры увлажнения [[21]].

Важный нюанс: аппарат Боброва не является медицинским изделием с регистрационным удостоверением в современном понимании. Он классифицируется как вспомогательное устройство, поэтому ответственность за безопасные параметры работы ложится на медицинскую организацию и лечащего врача.

Практические ориентиры: на что опираться в работе

Поскольку жёстких нормативов по давлению нет, в клинической практике сложились доказательные ориентиры, основанные на физиологии и безопасности:

Параметр Рекомендуемое значение Обоснование Давление на выходе из редуктора 0,2–0,5 МПа (2–5 атм) Достаточно для преодоления сопротивления магистрали и воды, но безопасно для стеклянной колбы Гидростатическое сопротивление воды 1,5–3 см вод. ст. (≈1–2 мм рт. ст.) Оптимальная глубина погружения трубки для эффективного барботажа без избыточного сопротивления Давление в пациентском контуре Не более 40 см вод. ст. (≈30 мм рт. ст.) Предел, превышение которого может вызвать баротравму у спонтанно дышащего пациента [[22]] Скорость потока кислорода 2–6 л/мин Диапазон, обеспечивающий баланс между увлажнением и комфортом пациента

Требования безопасности: что контролировать обязательно

Даже при отсутствии жёстких цифр в нормативах, ряд требований носит императивный характер и должен соблюдаться в каждой медицинской организации:

Конструктивная безопасность

• Стеклянная колба аппарата должна быть без трещин, сколов и следов химического повреждения.
• Резиновая пробка — плотно прилегать, обеспечивая герметичность при рабочем давлении.
• Трубки — из инертного материала, не выделяющего примеси при контакте с кислородом под давлением.

Эксплуатационные протоколы

• Контроль уровня воды: заполнение строго до заводской метки или на ⅔ объёма. Перелив увеличивает гидростатическое сопротивление и риск заброса воды в магистраль.
• Температура воды: 20–25 °C. Холодная вода снижает эффективность увлажнения, горячая — повышает риск ожога и конденсации в трубках.
• Стерилизация: аппарат подлежит обработке после каждого пациента согласно СанПиН 2.1.3.2630-10. Использование одноразовых соединительных элементов предпочтительно.

Документирование и ответственность

В локальных актах медицинской организации должны быть зафиксированы:

1. Алгоритм проверки аппарата Боброва перед использованием (визуальный осмотр, тест на герметичность).
2. Порядок расчёта и контроля давления для разных сценариев подачи кислорода (назальный катетер, маска, интубационная трубка).
3. Критерии немедленного прекращения использования устройства (появление трещин, нестабильное барботирование, подозрение на загрязнение).

Международный контекст

В странах ЕС и США аппарат Боброва практически вытеснен современными пассивными увлажнителями с регулируемым сопротивлением и встроенными манометрами. Однако в условиях ограниченных ресурсов он остаётся востребованным. Международные рекомендации (WHO, ERC) делают акцент не на конкретном устройстве, а на результате: относительная влажность подаваемого газа должна составлять 30–50% при температуре 32–34 °C в верхних дыхательных путях.

Это означает, что при использовании аппарата Боброва медицинский персонал обязан косвенно контролировать эффективность увлажнения: оценивать состояние слизистой пациента, наличие мокроты, признаки пересыхания. Если аппарат не обеспечивает нужный результат — его использование должно быть пересмотрено, независимо от формального соответствия «давлению по инструкции».

Вывод для практики

Нормативные требования к давлению в аппарате Боброва — это не свод жёстких цифр, а система принципов:

• Безопасность конструкции и материалов — приоритет.
• Клиническая эффективность (увлажнение) важнее формального соблюдения параметров.
• Ответственность за расчёт и контроль давления лежит на медицинском работнике, выполняющем манипуляцию.
• Локальные протоколы организации должны дополнять федеральные нормы, учитывая специфику оборудования и контингента пациентов.

Понимание этой философии позволяет работать с простым устройством на уровне современных стандартов безопасности. В реанимации, где цена ошибки высока, именно осознанный подход заменяет отсутствие детальной регламентации.

Пошаговая методика гидравлического расчёта для реанимационных коек

Гидравлический расчёт для аппарата Боброва — это не академическое упражнение, а практический инструмент, который помогает настроить систему подачи кислорода под конкретного пациента. В реанимации, где каждый литр потока и каждый миллиметр ртутного столба имеют значение, умение быстро и точно рассчитать давление спасает время и снижает риски.

Ниже приведена пошаговая методика, адаптированная для работы у постели больного. Она занимает 2–3 минуты и не требует сложных инструментов — только базовые знания и внимательность. Ключевой элемент здесь — точная регулировка подачи газа, которую обеспечивает современный расходомер кислорода, позволяющий выставить необходимый поток в литрах в минуту.

Шаг 1: Определите исходные параметры системы

Перед расчётом зафиксируйте четыре ключевых значения:

1. Глубина погружения трубки (h) — расстояние от поверхности воды до среза подающей трубки. Измеряется в сантиметрах. Оптимально: 1,5–2 см.
2. Требуемый поток кислорода (Q) — назначается врачом, измеряется в литрах в минуту. Диапазон: 1–10 л/мин.
3. Тип дыхательного интерфейса — назальная канюля, простая маска, маска с резервуаром или интубационная трубка. От этого зависит сопротивление магистрали.
4. Температура воды — влияет на вязкость и давление пара. Рабочий диапазон: 20–25 °C.

Совет: нанесите на корпус аппарата несмываемым маркером метку оптимального уровня воды — это ускорит подготовку и снизит риск ошибки.

Шаг 2: Рассчитайте гидростатическое сопротивление воды

Используйте упрощённую формулу для быстрого расчёта у постели больного:

Pвода (мм рт. ст.) ≈ h (см) × 0,735

Пример: если трубка погружена на 2 см, сопротивление воды составит:

2 × 0,735 = 1,47 мм рт. ст.

Для повседневной практики можно использовать округлённый коэффициент 0,7: 2 см × 0,7 = 1,4 мм рт. ст. Погрешность незначительна, зато расчёт выполняется в уме.

Шаг 3: Оцените сопротивление дыхательной магистрали

Кислород проходит не только через воду, но и через систему трубок, фильтров и интерфейсов. Каждое звено добавляет сопротивление:

Компонент магистрали Ориентировочное сопротивление Прямая силиконовая трубка (1 м) 0,5–1 мм рт. ст. Назальная канюля 1–2 мм рт. ст. Простая лицевая маска 2–4 мм рт. ст. Маска с резервуаром (не ребризер) 3–6 мм рт. ст. Интубационная трубка (внутренний диаметр 7,5–8,5 мм) 5–10 мм рт. ст. Влагообменник (искусственный нос) +2–5 мм рт. ст. к общему сопротивлению

Важно: при использовании нескольких компонентов сопротивления суммируются. Например, маска с резервуаром + влагообменник = 3–6 + 2–5 = 5–11 мм рт. ст.

Шаг 4: Сложите все компоненты и добавьте запас

Общее рабочее давление рассчитывается по формуле:

Pраб = Pвода + Pмагистраль + Pзапас

Где:

• P_запас — 2–3 мм рт. ст. на компенсацию нестабильности потока и возможные перегибы трубок.

Практический пример:

Пациент получает кислород через простую маску, поток 4 л/мин, трубка погружена на 2 см.

• P_вода = 2 см × 0,7 = 1,4 мм рт. ст.
• P_{магистраль} (маска) = 3 мм рт. ст. (среднее значение)
• P_запас = 2 мм рт. ст.

Итого: 1,4 + 3 + 2 = 6,4 мм рт. ст. ≈ 6,5 мм рт. ст.

На редукторе баллона выставляете давление с небольшим превышением — около 0,2 атм (150 мм рт. ст.), так как редуктор стабилизирует поток, а манометр на выходе покажет уже рабочее значение в магистрали.

Шаг 5: Проверьте результат визуально и клинически

Расчёт — это только начало. Обязательно подтвердите его корректность двумя способами:

Визуальный контроль

• Пузырьки в колбе должны быть мелкими, равномерными, без «хлопков» и пауз.
• Уровень воды не должен колебаться резко — это признак нестабильного потока.
• На выходе из маски/канюли должен ощущаться стабильный поток влажного газа.

Клиническая оценка

• Слизистая пациента остаётся увлажнённой, без корок и признаков раздражения.
• Мокрота не становится вязкой, пациент легко откашливается (если в сознании).
• Отсутствуют признаки дискомфорта от избыточного давления: пациент не «выталкивает» маску, не напрягает мышцы шеи.

Быстрая шпаргалка для дежурного врача

Распечатайте и разместите у поста медсестры:

Сценарий Погружение трубки Ориентир по давлению* Контрольный признак Назальная канюля, 2 л/мин 1,5 см 3–4 мм рт. ст. Тихое равномерное барботирование Простая маска, 5 л/мин 2 см 6–8 мм рт. ст. Пена по всей поверхности воды Маска с резервуаром, 8 л/мин 2 см 9–12 мм рт. ст. Стабильный поток без «провалов» Интубационная трубка, ИВЛ-режим 1,5 см Согласно настройкам аппарата ИВЛ Отсутствие конденсата в трубке до пациента

* Давление указано как дополнительное гидравлическое сопротивление в пациентском контуре. Давление на редукторе баллона выставляется отдельно (обычно 0,2–0,3 МПа).

Типичные ошибки и как их избежать

• Ошибка: погружение трубки «на глаз», глубже 3 см. Последствие: избыточное сопротивление, риск баротравмы. Решение: используйте трубку с фиксатором глубины или нанесите метку.
• Ошибка: игнорирование сопротивления магистрали при смене интерфейса. Последствие: недоувлажнение или дискомфорт пациента. Решение: пересчитывайте давление при любом изменении схемы подачи.
• Ошибка: использование холодной воды из-под крана зимой. Последствие: снижение эффективности увлажнения, спазм дыхательных путей. Решение: подогревайте воду до 20–25 °C, контролируйте термометром.
• Ошибка: отсутствие запаса давления в расчёте. Последствие: нестабильный поток при движении пациента или перегибе трубки. Решение: всегда добавляйте +2 мм рт. ст. к расчётному значению.

Когда расчёт можно упростить

В экстренной ситуации, когда нет времени на пошаговый подсчёт, используйте правило «трёх контрольных точек»:

1. Трубка погружена на 2 см (визуально — примерно на фалангу пальца).
2. Поток установлен по назначению врача, ротаметр проверен.
3. Пузырьки в колбе равномерные, пациент не проявляет признаков дискомфорта.

Если все три условия выполнены — система работает в безопасном режиме. Детальный расчёт выполните позже, при стабилизации состояния пациента.

Гидравлический расчёт — это не про идеальную точность, а про осознанный контроль. В реанимации, где оборудование простое, а ответственность высокая, именно такой подход превращает рутинную манипуляцию в элемент доказательной медицины.

Влияние длины и диаметра трубки на перепад давления при увлажнении

Трубка, соединяющая аппарат Боброва с пациентом, — это не просто «шланг для кислорода». Это активный гидравлический элемент системы, параметры которого напрямую влияют на давление, поток и, в конечном счёте, на эффективность увлажнения. Ошибка в подборе длины или диаметра может свести на нет все предыдущие расчёты.

Разберём, как именно геометрия трубки меняет работу системы, и какие решения оптимальны для реанимационной практики.

Длина трубки: линейная зависимость потерь

Чем длиннее трубка, тем больше сопротивление потоку. Это описывается законом Хагена-Пуазейля: потери давления растут пропорционально длине.

Практическое правило: каждый дополнительный метр силиконовой трубки внутренним диаметром 4 мм добавляет примерно 0,8–1,2 мм рт. ст. сопротивления при потоке 5 л/мин.

Пример:

• Трубка 1 м: потеря давления ≈ 1 мм рт. ст.
• Трубка 3 м: потеря давления ≈ 3 мм рт. ст.
• Трубка 5 м: потеря давления ≈ 5–6 мм рт. ст.

В реанимации, где койка может быть удалена от центральной консоли, соблазн использовать длинную трубку велик. Но помните: каждые лишние 2 метра — это почти +2 мм рт. ст. сопротивления, которые нужно компенсировать повышением давления на редукторе. А это, в свою очередь, увеличивает нагрузку на стеклянную колбу аппарата Боброва.

Диаметр трубки: экспоненциальное влияние

Если длина влияет линейно, то диаметр — катастрофически сильно. Сопротивление потоку обратно пропорционально четвёртой степени радиуса трубки. Проще говоря: небольшое сужение диаметра даёт огромный рост сопротивления.

Сравнение для потока 5 л/мин и длины 2 метра:

Внутренний диаметр Потеря давления Относительное сопротивление 6 мм ≈ 0,8 мм рт. ст. 1× (база) 4 мм ≈ 4,5 мм рт. ст. 5,6× выше 3 мм ≈ 14 мм рт. ст. 17,5× выше 2 мм ≈ 45 мм рт. ст. 56× выше

Вывод очевиден: использование узких трубок (например, от назальных канюль) в качестве магистральных между аппаратом Боброва и маской — грубая ошибка. Давление, которое должно идти на увлажнение, тратится на преодоление сопротивления узкого просвета.

Комбинированный эффект: длина + диаметр

В реальной практике параметры накладываются друг на друга. Рассмотрим два сценария для потока 4 л/мин:

Сценарий А (оптимальный):

• Трубка: диаметр 5 мм, длина 1,5 м
• Потеря давления: ≈ 1,2 мм рт. ст.
• Результат: стабильный поток, минимальные потери, комфорт пациента.

Сценарий Б (проблемный):

• Трубка: диаметр 3 мм, длина 3 м
• Потеря давления: ≈ 21 мм рт. ст.
• Результат: для компенсации нужно поднять давление на редукторе, что увеличивает нагрузку на колбу и риск «сухого» проскока кислорода при нестабильном потоке.

Разница в 17 раз по сопротивлению — при одинаковой задаче подачи кислорода.

Рекомендации по выбору трубок для реанимации

На основе физики процесса и клинического опыта сформулируем простые правила:

Для магистральной линии (аппарат Боброва → интерфейс пациента)

• Диаметр: не менее 4,5–5 мм внутренним сечением.
• Длина: минимально необходимая, но не более 2,5 м без пересчёта давления.
• Материал: медицинский силикон или ПВХ, устойчивый к перегибам.
• Конструкция: избегать острых углов и спиральных намоток — каждый изгиб добавляет локальное сопротивление.

Для интерфейса пациента (канюля, маска)

• Здесь допустимы узкие трубки (2–3 мм), но их длина должна быть минимальной (15–30 см).
• При расчёте общего давления обязательно учитывайте этот участок как отдельный компонент сопротивления.

Быстрый расчёт перепада: формула для экстренной ситуации

Если нет времени на точные вычисления, используйте упрощённую оценку:

ΔP (мм рт. ст.) ≈ (L / 1 м) × (4 мм / D)4 × 1,0

Где:

• L — длина трубки в метрах;
• D — внутренний диаметр в миллиметрах;
• 1,0 — коэффициент для потока ~5 л/мин (для 3 л/мин используйте 0,6; для 8 л/мин — 1,8).

Пример: трубка 2 м, диаметр 4 мм, поток 5 л/мин:

ΔP ≈ 2 × (4/4)4 × 1,0 = 2 мм рт. ст.

Погрешность метода — ±20%, но для быстрой коррекции у постели больного этого достаточно.

Типичные ошибки при работе с трубками

• Ошибка: использование первой попавшейся трубки без оценки диаметра. Последствие: непредсказуемые потери давления, недоувлажнение. Решение: маркируйте трубки по диаметру цветными бирками.
• Ошибка: прокладка длинной магистрали «с запасом», с петлями и изгибами. Последствие: рост сопротивления, конденсация влаги в провисах, риск инфицирования. Решение: обрезайте трубку под конкретную койку, фиксируйте без перегибов.
• Ошибка: игнорирование сопротивления интерфейса при смене канюли на маску. Последствие: дисбаланс давления, дискомфорт пациента. Решение: пересчитывайте ΔP при любом изменении схемы.
• Ошибка: использование старых, «задубевших» трубок. Последствие: внутренний просвет сужается из-за микротрещин и отложений, сопротивление растёт. Решение: заменяйте трубки по графику, даже если внешне они целы.

Чек-лист перед подключением пациента

Распечатайте и используйте как быстрый аудит:

1. ✓ Диаметр магистральной трубки ≥ 4,5 мм?
2. ✓ Длина минимально необходимая, без петель?
3. ✓ Нет острых изгибов и пережимов?
4. ✓ Трубка чистая, без конденсата и видимых отложений?
5. ✓ Соединения герметичны, нет шипения?
6. ✓ После включения потока пузырьки в аппарате Боброва равномерные, без «хлопков»?

Если на все пункты ответ «да» — гидравлическая часть системы настроена корректно. Остаётся контролировать клинический эффект: увлажнение слизистой, комфорт пациента, отсутствие признаков баротравмы.

Резюме для практики

Трубка — это не пассивный элемент. Её длина и диаметр определяют, какая часть давления от баллона дойдёт до пациента, а какая будет потрачена впустую.

• Удлинение трубки = линейный рост сопротивления.
• Сужение диаметра = экспоненциальный рост сопротивления.
• Оптимальный баланс: диаметр 4,5–5 мм, длина до 2,5 м, минимум изгибов.
• Всегда пересчитывайте давление при замене трубки или интерфейса.

В реанимации, где простые решения работают лучше сложных, правильный выбор трубки — это бесплатный и эффективный способ повысить безопасность и комфорт кислородотерапии.

Типовые ошибки проектирования, приводящие к некрозу тканей у пациента

Некроз тканей при кислородотерапии через аппарат Боброва — редкое, но тяжёлое осложнение. Оно не возникает «вдруг»: это финальная стадия цепочки ошибок, которые начинаются на этапе проектирования системы подачи газа. Понимание этих механизмов позволяет предотвратить повреждение тканей до того, как появятся первые клинические признаки.

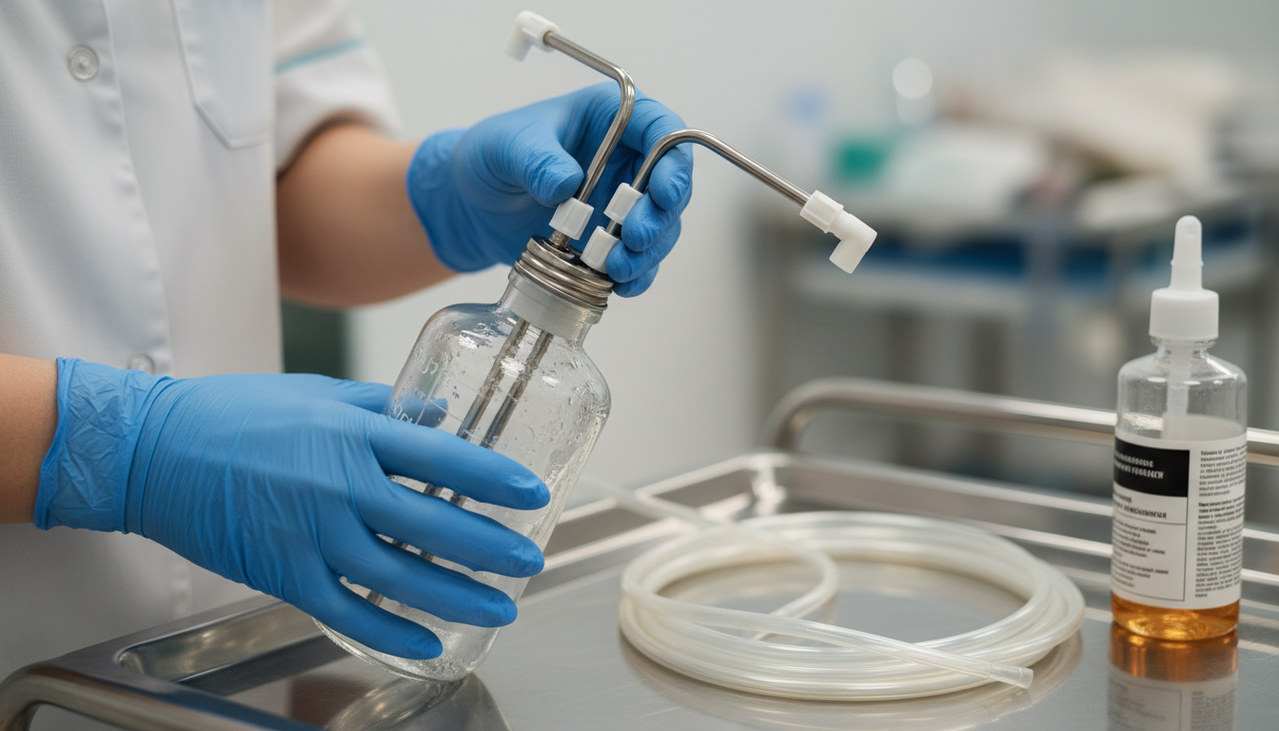

Важно сразу обозначить: сам по себе аппарат Боброва не вызывает некроз. Риск создают некорректные параметры системы, которые медицинский персонал может и должен контролировать. Именно поэтому правильный выбор оборудования, такого как банки боброва, соответствующие современным стандартам, является фундаментом безопасности.

Механизм повреждения: от ошибки к некрозу

Путь от конструктивной ошибки до некроза тканей всегда проходит через три стадии:

1. Нарушение параметров: избыточное давление, недостаточное увлажнение, неправильный интерфейс.
2. Ишемия или мацерация: сдавление сосудов, пересыхание слизистой, длительное давление на кожу.
3. Некроз: гибель тканей из-за нарушения кровоснабжения или химико-термического повреждения.

Разберём типовые ошибки проектирования, которые запускают эту цепочку.

Ошибка №1: Избыточное давление в системе

Когда давление в магистрали превышает физиологические пределы, возникают два типа повреждений:

Зона воздействия Механизм повреждения Клинический исход Носовая перегородка (при канюле) Прямое давление потока + механическое сдавление канюлей Ишемия слизистой → изъязвление → перфорация перегородки Кожа лица под маской Комбинация давления газа и давления крепежных элементов Пролежень мягких тканей, особенно у истощённых пациентов Дыхательные пути Баротравма альвеол при резком скачке давления Пневмомедиастинум, подкожная эмфизема (редко, но возможно)

Критический порог: давление в пациентском контуре выше 40 см вод. ст. (≈30 мм рт. ст.) при спонтанном дыхании значительно повышает риск ишемического повреждения.

Ошибка №2: Недоувлажнение из-за неправильного расчёта

Сухой кислород — агрессивный фактор. При относительной влажности ниже 30% запускается каскад повреждений:

• Пересыхание мукоцилиарного эпителия → нарушение очищения дыхательных путей.
• Образование плотных корок → микротравмы при дыхании и кашле.
• Локальное воспаление → изъязвление слизистой → риск некроза при длительном воздействии.

Типовая ошибка проектирования: глубина погружения трубки менее 1 см или использование трубки с избыточным диаметром, из-за чего кислород проходит через воду слишком быстро, не успевая насыщаться влагой.

Визуальный маркер риска: крупные, редкие пузырьки в аппарате Боброва или «проскок» газа без барботажа.

Ошибка №3: Неправильный выбор и фиксация интерфейса

Даже идеальные параметры газа не спасут, если интерфейс (канюля, маска) подобран или зафиксирован неправильно:

Назальные канюли

• Ошибка: использование канюли большего диаметра, чем носовые ходы пациента.
• Последствие: постоянное давление на крылья носа и перегородку → ишемия → некроз хряща.
• Профилактика: подбор размера «по месту», использование мягких силиконовых моделей, ротация точек давления каждые 2–4 часа.

Лицевые маски

• Ошибка: чрезмерное натяжение крепежных ремешков для «герметичности».
• Последствие: сдавление кожи в области ушных раковин, затылка, переносицы → пролежни за 6–12 часов у пациентов в тяжёлом состоянии.
• Профилактика: использование защитных гидроколлоидных повязок под ремешки, контроль натяжения (должен проходить один палец).

Ошибка №4: Игнорирование температурного фактора

Температура подаваемого газа влияет на состояние тканей не меньше, чем давление или влажность:

Температура воды в аппарате Риск для тканей Рекомендация < 18 °C Холодный газ → спазм сосудов слизистой → ишемия Подогрев воды до 20–25 °C 20–25 °C Оптимальный диапазон Контроль термометром 2 раза в смену > 30 °C Риск термического ожога слизистой + конденсат в трубках Не превышать 25 °C, сливать конденсат до подключения к пациенту

Ошибка №5: Отсутствие протокола мониторинга тканей

Самая коварная ошибка — не техническая, а организационная: когда в протоколе ухода нет чёткого алгоритма осмотра зон контакта.

Минимальный стандарт мониторинга:

• Осмотр слизистой носа и кожи под интерфейсом каждые 2 часа у пациентов в стабильном состоянии.
• Ежечасный контроль у пациентов с нарушением микроциркуляции (шок, диабет, кахексия).
• Документирование состояния тканей в листе наблюдения — это не бюрократия, а ранняя диагностика.

Тревожные признаки, требующие немедленной коррекции:

• Побледнение или цианоз кожи в зоне давления.
• Локальное повышение температуры или отёк.
• Жалобы пациента на жжение, онемение, боль (если в сознании).
• Появление корок или эрозий на слизистой.

Чек-лист безопасного проектирования системы

Используйте перед каждым подключением пациента:

1. ✓ Рассчитано ли давление с учётом гидростатики, магистрали и интерфейса?
2. ✓ Соответствует ли диаметр магистральной трубки потоку (≥4,5 мм)?
3. ✓ Погружена ли трубка в воду на 1,5–2 см, обеспечено ли равномерное барботирование?
4. ✓ Подобранный интерфейс не сдавливает ткани? Проходит ли палец под ремешком?
5. ✓ Температура воды в пределах 20–25 °C?
6. ✓ Запланирован ли осмотр зон контакта каждые 2 часа?
7. ✓ Есть ли у медперсонала алгоритм действий при первых признаках ишемии?

Если повреждение уже началось: алгоритм действий

При обнаружении признаков ишемии или мацерации:

1. Немедленно ослабьте или смените интерфейс — устраните механический фактор.
2. Пересчитайте давление в системе — снизьте до минимально эффективного.
3. Обеспечьте адекватное увлажнение — проверьте глубину погружения, температуру воды, размер пузырьков.
4. Обработайте зону повреждения согласно локальному протоколу (обычно — антисептик + защитный барьерный крем).
5. Задокументируйте случай и проведите разбор ошибки с командой — это профилактика повторения.

Резюме: проектирование как профилактика

Некроз тканей при кислородотерапии — это почти всегда предотвратимое осложнение. Ключ к безопасности — не в сложных устройствах, а в осознанном проектировании простой системы:

• Давление должно быть достаточным для увлажнения, но не избыточным для тканей.
• Интерфейс должен обеспечивать доставку газа, но не сдавливать сосуды.
• Мониторинг должен быть регулярным, а реакция на изменения — немедленной.
• Ответственность за безопасность распределена между всеми членами команды.

Аппарат Боброва остаётся в арсенале реанимации не потому, что он идеален, а потому, что в умелых руках он безопасен и эффективен. Понимание типовых ошибок проектирования превращает это простое устройство в инструмент доказательной помощи, а не источник риска.
